生成AIで図面が描けるか

ChatGPT-5で図面が描けるかどうか試してみました。

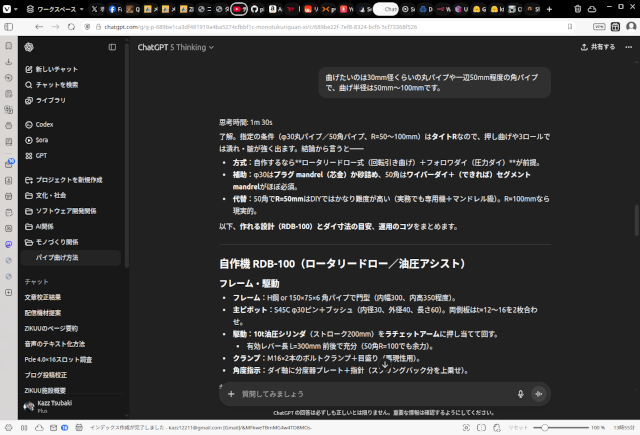

パイプベンダーを作りたい、曲げたいパイプの太さや曲げる曲率を指定してみました。

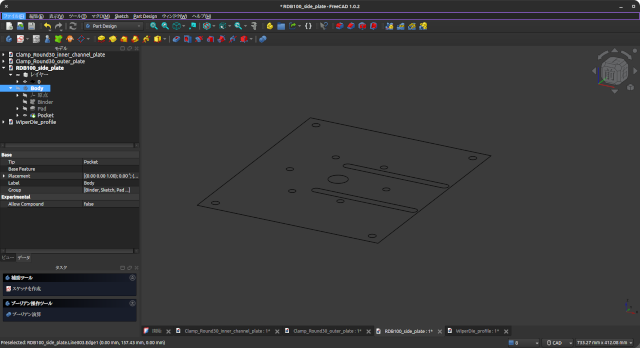

パイプベンダーにもいくつか種類があって、曲げる材料や曲げ方によって向き不向きがあります。そういうことを加味して、オススメのパイプベンダーの仕様を作成し、DXF形式のファイル生成までやってくれます。生成されたDXFファイルをFreeCADに読み込んだのが下のスクリーンショット。

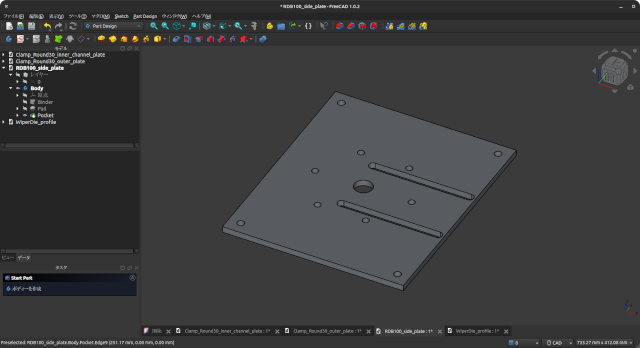

これをPart Designワークベンチで、座標をコピーして3Dモデル化した様子が画面冒頭のスクリーンショットです。

複雑な設計ができるか、品質はどうかといった心配はあるのですが、パイプベンダーくらいのものなら、すぐに使えそうなデータが出てきます。今後もいろいろと試してみたいと思います。
