フットパワード工作機械

今日のテーマは、以前投稿した「静かな工房」や「水車のロマン」に関連したことです。

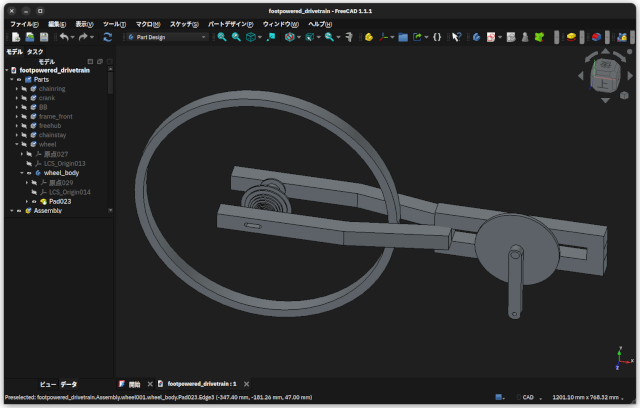

上のモデルは、自転車の駆動系から力を取り出す装置のラフ設計です。

ZIKUUは小さな自律的文明単位だから、

• 情報
• 知識
• 工房
• 工作機械・道具
• 人
• エネルギー
• 食料
• 水
• 材料

を揃えようと思っています。
この中の、情報〜人までは揃っていますが、エネルギーと食料については不十分です。

川があれば水車を作りたいところ。
それは用地を手に入れることができたら考えます。

そこで思いついたのが、自転車の駆動系からエネルギーを取り出す装置。

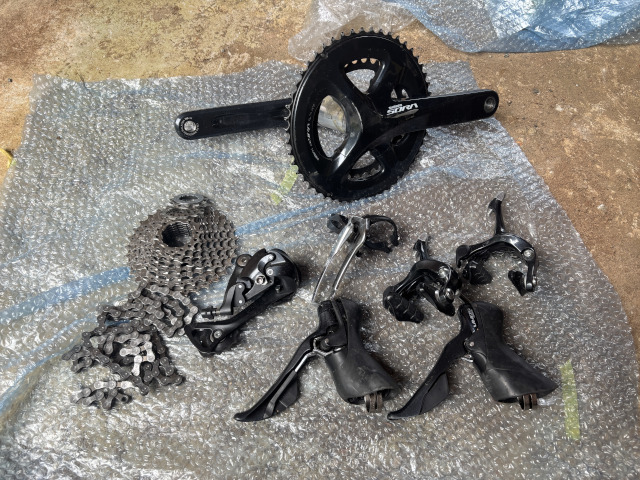

倉庫を探したら、ロードバイクコンポーネント一式（SHIMANO SORA）がありました。

フリーハブを入手すれば必要なものは揃う。

ペダルは踏むだけでいいようにバネで戻るようにし、チェーンリングからフリーハブまではチェーンで連結。重いリムのホイール（プーリー）を回して、フライホイールとして回転エネルギーを貯める。

ここまでを駆動系として独立したユニットにする。

プーリーの重さ次第で、500Wくらいの慣性エネルギーくらいは持てそうに思います。

小さなプーリーを取り付けた軸の先に、丸鋸の刃、グラインダーの円盤、バンドソーのホイールなどがつく。こちらは出力系として用途ごとに作る。

駆動系と出力系をベルトで連結すれば、足踏み式の工作機械になる。

この仕組みの利点は、

• 駆動系は市販の規格化された部品で構成できるので、交換や修理が用意
• 出力系は、用途ごとに自由に設計できる

という点。

「静かな工房」で書いた、足踏み式木工旋盤よりは、汎用性がある仕組みと言えるでしょう。

駆動系のプーリーの直径が70cmで100rpmで回せば、出力系のプーリーが10cmなら700rpm、駆動系を150rpmで回せば、出力系は1050rpmです。木工旋盤や丸鋸、グラインダーなら十分でしょう。
モーターに比べると出力が小さいので、材料の送りを遅くしないといけませんが。
